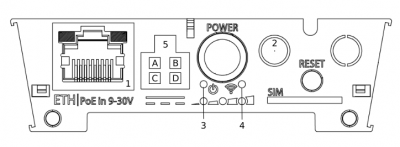

Pour brancher la passerelle à votre réseau, il est nécessaire d'ouvrir le premier capot pour accéder au port ethernet :

Brancher un câble Ethernet (non fourni) à la passerelle et de l'autre côté à une box ou un switch.

Pour l'alimentation, 2 branchements possibles :

• Brancher l'adaptateur secteur directement sur la passerelle.
• Brancher le splitter POE fourni et l'alimentation à l'autre extrémité du câble ethernet en utilisant l'accessoire fourni ou bien en raccordant directement la passerelle à un switch POE (9-30V).

Une fois alimentée et démarrée, le voyant 3 doit s'allumer.

Cette passerelle peut fonctionner avec une antenne interne ou une antenne externe pour étendre la couverture radio.

Sauf indication spécifique de O-CELL, vous n'avez pas à changer le câblage de l'antenne dans la passerelle.

Pour basculer de l'antenne interne à l'antenne externe, il est nécessaire d'ouvrir le boitier et de brancher/débrancher le câble de l'antenne interne :

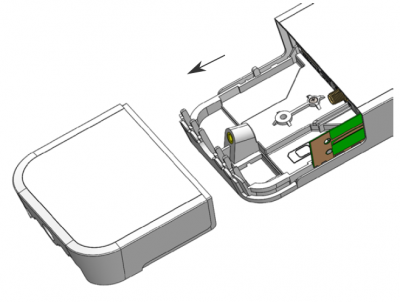

Ouvrir le premier capot (voir ci dessus) :

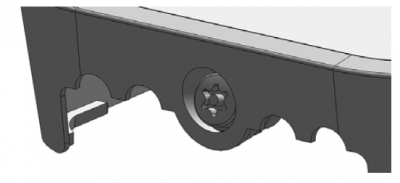

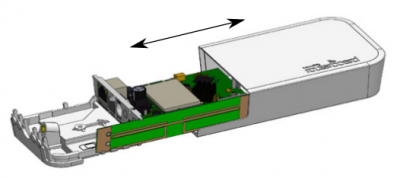

Ensuite dévisser la vis pour autoriser l'ouverture l'accès à la carte électronique:

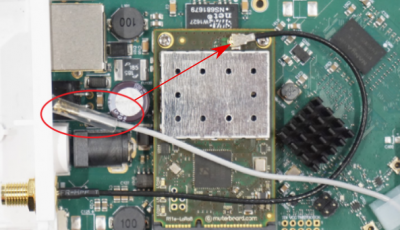

Une fois cela fait pour basculer de l'antenne externe vers l'antenne interne, suivre le câble qui provient du connecteur de l'antenne externe, le débrancher et branche à la place celui l'antenne interne (qui peut être blanc ou noir) :

Pour basculer de l'antenne interne vers l'antenne externe, faire l'opération inverse et raccorder l'antenne externe sur le connecteur 2
