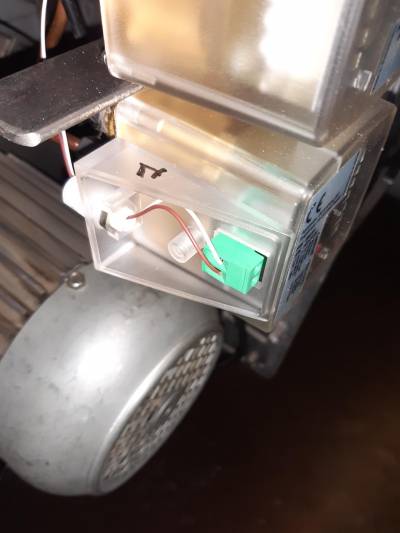

Pour ce compteur on utilise le capteur Watteco Pulse Sens'O ATEX muni d'un câble extrémité brins libres. On va connecter la voie 1 à l'émetteur impulsion du compteur. Cet émetteur étant de type Reed, il n'est pas polarisé on peut donc brancher le câble de la voie 1 sans prêter attention à la polarité.

Le câble contient trois paires de fils dont les couleurs correspondent à :

• Voie 1 : Blanc (+), Marron (-)
• Voie 2 : Vert (+), Jaune (-)
• Voie 3 : Rose (+), Bleu (-)

Si deux ou trois compteurs sont proches on peut en raccorder un à chaque voie. Bien indiquer à votre correspondant O-CELL quelle voie est associé à quel compteur afin de garantir l'exactitude des informations affichées sur le portail O-CELL.

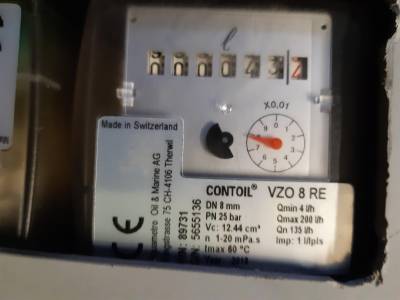

Bien indiquer s'il le modèle de compteur utilisé (VZO 4 ou VZO 8) car le poids de l'impulsion diffère entre les modèles.
