Installation sur un sous-compteur Polier MTR80LMOD
Fiche technique du compteur Polier MTR80LMOD

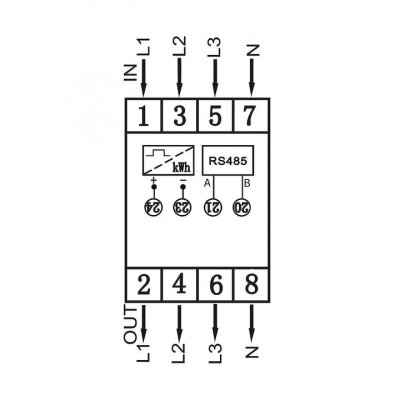

Schéma de branchement
Il faut brancher le capteur sur les entrées 24 (+) et 23 (-) du bornier en respectant la polarité.
Pour le Capteur Watteco Pulse Sens'O IP68 qui comporte trois voies pre-câblées on a :
- Voie 1 : vert (+) et blanc (-)
- Voie 2 : marron (+) et rose (-)
- Voie 3 : bleu (+) et jaune (-)
Pour les capteurs à branchement libres, attention à respecter la polarité.
