Installation sur un sous-compteur Polier MTR5LMOD

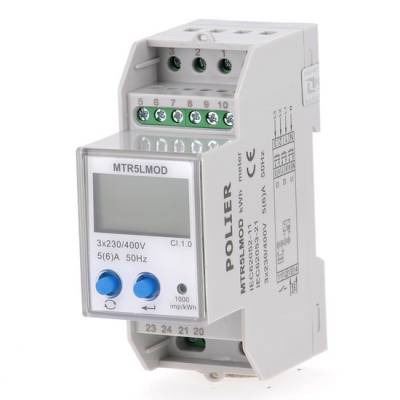

Fiche technique du compteur Polier MTR5LMOD

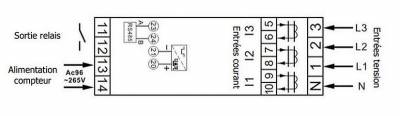

Schéma de branchement à un capteur de type Pulse
Il faut brancher le capteur sur les entrées 20 (+) et 21 (-) du bornier en respectant la polarité.
Pour le Capteur Watteco Pulse Sens'O IP68 qui comporte trois voies pre-cablées on a :
- Voie 1 : vert (+) et blanc (-)
- Voie 2 : marron (+) et rose (-)
- Voie 3 : bleu (+) et jaune (-)
Schéma de branchement à un capteur de type Modbus RS485
La sortie Modbus permet d'accéder à plus de nombreuses informations comme l'intensité par phase, la tension etc.

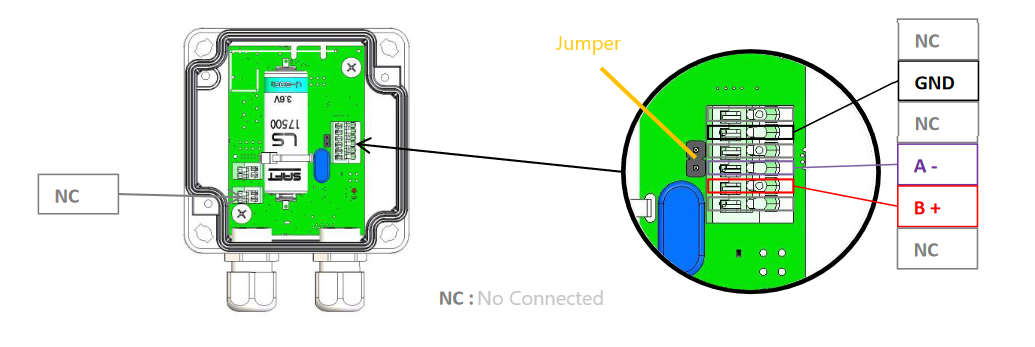

On peut utiliser un capteur Modbus comme le Watteco Modbus.

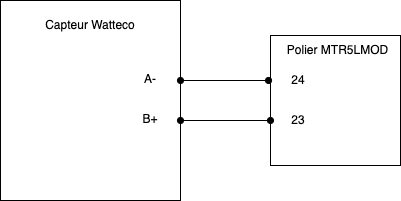

Le lien série RS485 se trouve sur les bornes 23 et 24 du MTR5LMOD auxquelles il faut raccorder respectivement les bornes B+ et A- du capteur Watteco modbus.
L'adresse de l'esclave à utiliser se trouve dans le registre 37 du MTR5LMOD et est par défaut égale aux 3 derniers chiffres du numéro de série du compteur. Il faut communiquer cette valeur à O-CELL afin que le capteur soit programmé correctement et puisse accéder aux données du compteur.

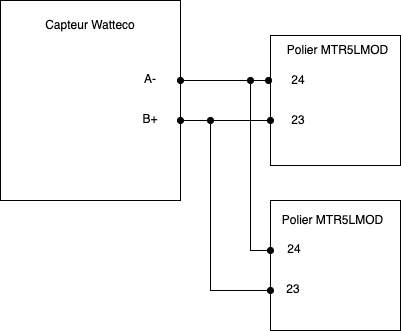

Un autre intérêt du Modbus sur RS485 est que l'on peut connecter plusieurs compteurs/équipements sur le bus et collecter les données via un seul capteur. Ci dessous un exemple d'un capteur qui collecte les données de deux compteurs MTR5LMOD.
Coefficient TC
Programmer le Coefficient TC dans le registre 44 - On trouve la valeur sur les transformateurs de courant. Par exemple un TC avec 150A/5A donne un coefficient de 30. Ne pas oublier de communiquer cette valeur à O-CELL afin d'ajuster les paramètres liés au capteur associé.
Exemple de programmation du coefficient TC
Pour entrer dans le menu programmation, appui maintenu 5 à 8 secondes sur le bouton droit depuis le menu infos.
Un mot de passe sera demandé : Mot de passe par défaut : 001
Valider en restant appuyé 5 à 8 secondes sur le bouton droit
Exemple : Paramétrage du rapport du transformateur d’intensité. (Exemple 100/5=20)
- Se positionner sur le registre 44
- Maintenir appuyé 5 à 8 secondes le bouton droit ⇒ les chiffres clignotent
- Entrer 20 à l’aide des boutons gauche et droite
- Maintenir appuyé 5 à 8 secondes le bouton droit ⇒ les chiffres clignotent plus
Retour au menu mesure après 30 secondes d’inactivité.
