Ce document explique la procédure à suivre pour installer et activer le capteur.

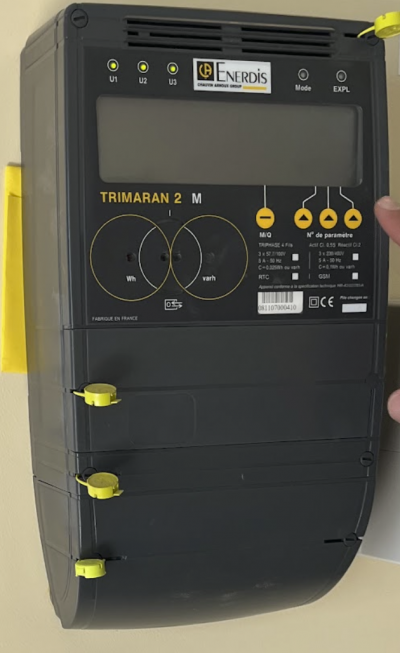

Étape 1 : Fixer le socle carré (fourni avec le capteur Watteco Flash'O) sur le compteur, à l’emplacement de la LED de consommation à gauche (marque “Wh”). Veiller à bien le centrer.

Étape 2 : Fixer le lecteur optique sur le socle, en prenant soin de bien le verrouiller d’un quart de tour jusqu’à sentir une résistance dans le sens des aiguilles d’une montre le câble dirigé vers le bas.

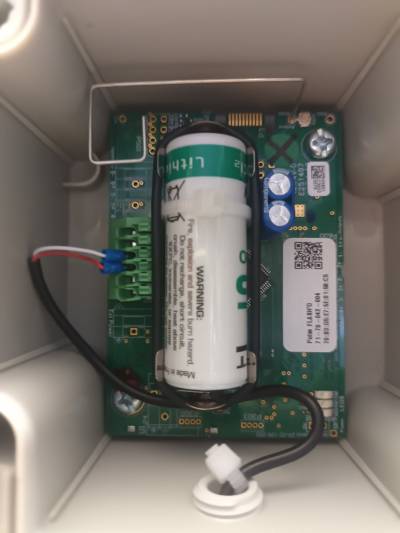

Étape 3 : Sur ce compteur, il est nécessaire de changer la voie de comptage sur le capteur. Pour cela il faut ouvrir le capteur et brancher les fils rouge et blanc sur le bornes 3 et 4 du bornier au lieu des bornes 1 et 3.

Étape 4 : noter la date et l’heure exactes

DATE :
HEURE :

Étape 5 : sur l’afficheur du compteur, relever la valeur du coefficient TC et TT (généralement sur le registre 041 et 042).

041 : COEFF TC = XXX (Note : la valeur est typiquement 20 ou 40)
042 : COEFF TT = XXX

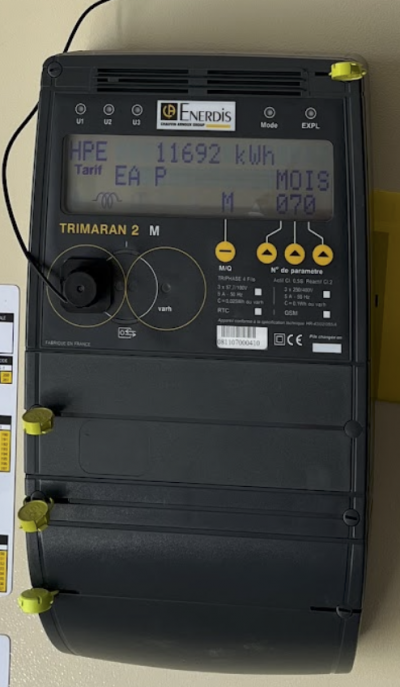

Étape 6 : sur l’afficheur du compteur, relever la valeur des index heures pleines / creuses été (HPE/HCE) (généralement sur les registres 75 et 76) et heures pleine / creuses hiver HPH/HCH (généralement sur les registres 71 et 73). Quand le registre est sélectionné, le libellé et la valeur s’affichent en alternance.

075 : HPE = XXX
076 : HCE = XXX
071 : HPH = XXX
073 : HCH = XXX

Note : la relève de ces index servira par la suite à valider le bon fonctionnement du capteur.

Étape 7 : Allumer le capteur en positionnant l’aimant sur le détecteur (à gauche du presse-étoupe - marquage ILS) durant 1s (la LED se mettent à clignoter puis passe au vert avant de s’éteindre).

Étape 8 : Fixer le capteur (ex : avec du scotch double face), le plus haut possible, éloigné (si possible) des obstacles métalliques et des câbles électriques, presse-étoupe orienté vers le bas (ainsi l’antenne sera dirigée vers le haut).
