Ce document explique la procédure à suivre pour installer et activer le capteur.

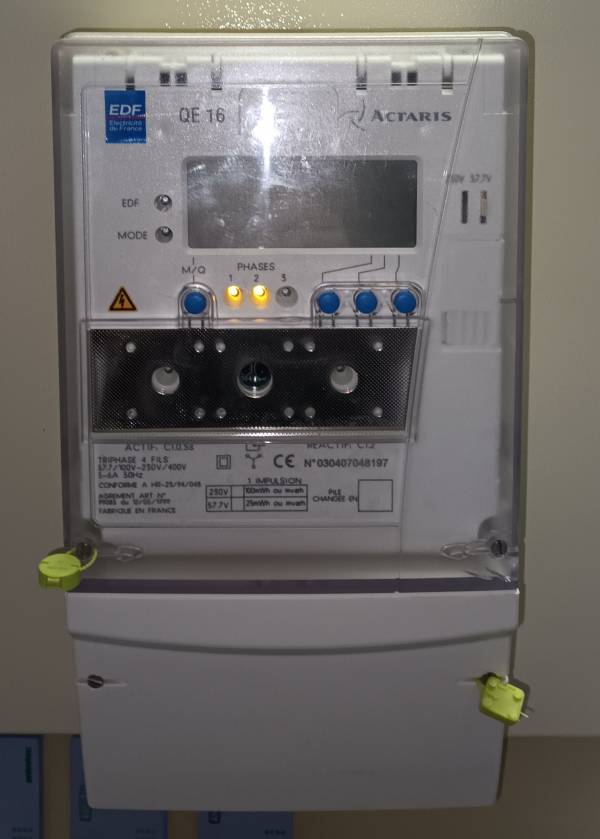

Étape 1 : Fixer le socle carré (fourni avec le capteur Watteco Flash'O) sur le compteur, à l’emplacement de la LED de consommation à gauche (“ACTIF”). Veiller à bien le centrer.

Étape 2 : Fixer le lecteur optique sur le socle, en prenant soin de bien le verrouiller d’un quart de tour jusqu’à sentir une résistance dans le sens des aiguilles d’une montre le câble dirigé vers le bas.

Étape 3 : noter la date et l’heure exactes

DATE :
HEURE :

Les indexes des registres varient d'une installation à l'autre, il faut donc faire défiler les registres à l'aide du des trois bouton bleus situés sur la droite sous l'afficheur (chaque bouton fera respectivement changer le chiffre des centaines, dizaines, unités du numéro de registre affiché au dessus) afin de trouver et relever les valeurs suivantes :

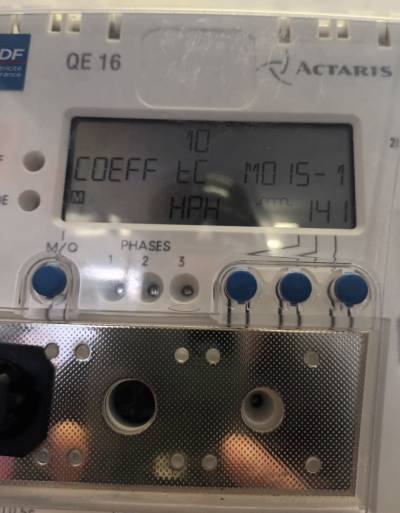

Étape 4 : sur l’afficheur du compteur, relever la valeur du coefficient TC. Sur l'image ci dessus, il faut lire

COEFF TC = 10 (valeur affichée dessus de Coeff tC)

Note : la valeur est typiquement 10,20,40 ou 100.

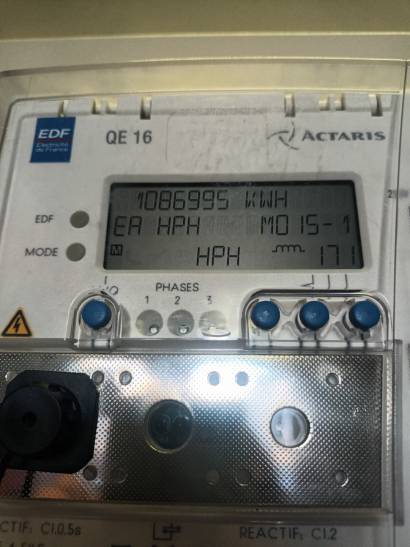

Étape 5 : sur l’afficheur du compteur, relever la valeur des index heures pleines/creuses été (HPE/HCE) et Heures pleines/creuses hiver (HPH/HCH). Quand le registre est sélectionné, le libellé et la valeur s’affichent (la valeur est au dessus du libellé, comme pour le coeff Tc):

Par exemple, sur l'affichage ci dessus on lit HPH = 1086985 kWh

EA HPE = XXX
EA HCE = XXX
EA HPH = XXX
EA HCH = XXX

Note : la relève de ces index servira par la suite à valider le bon fonctionnement du capteur.

Étape 6 : Allumer le capteur en positionnant l’aimant sur le détecteur (à gauche du presse-étoupe - marquage ILS) durant 1s (la LED se mettent à clignoter puis passe au vert avant de s’éteindre).

Étape 7 : Fixer le capteur (ex : avec du scotch double face), le plus haut possible, éloigné (si possible) des obstacles métalliques et des câbles électriques, presse-étoupe orienté vers le bas (ainsi l’antenne sera dirigée vers le haut).
