Guide d’installation des capteurs Flash’O sur le compteur ITRON ACE 6000
Ce document explique la procédure à suivre pour installer et activer le capteur.

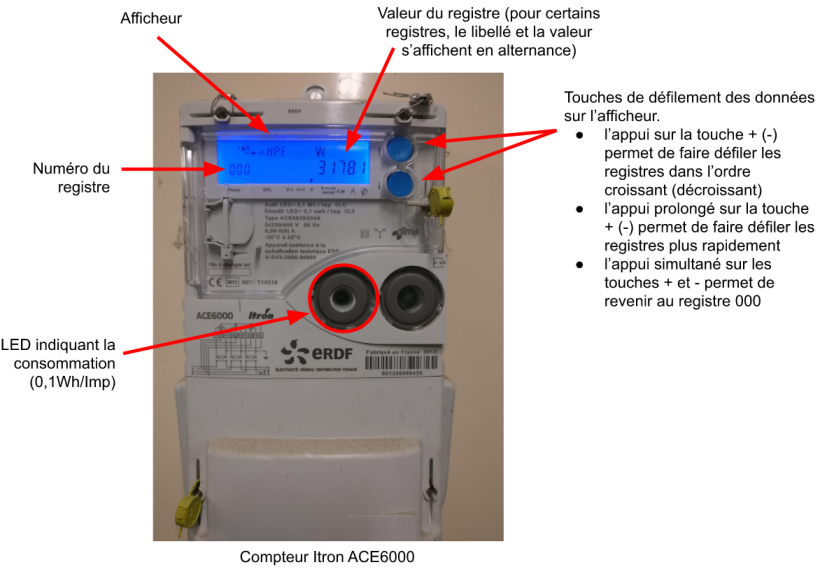

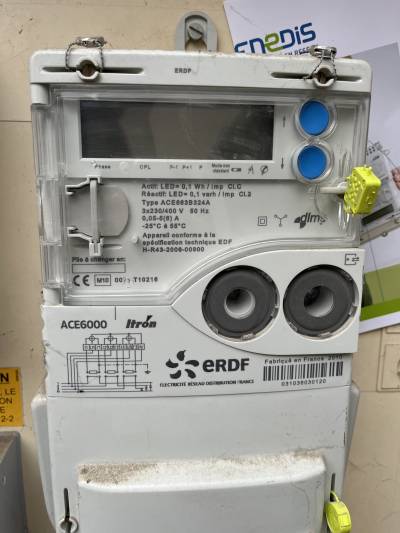

Étape 1 : Fixer le socle carré (fourni avec le capteur) sur le compteur, à l’emplacement de la LED de consommation (entouré en rouge ci-dessus). Veiller à bien le centrer.

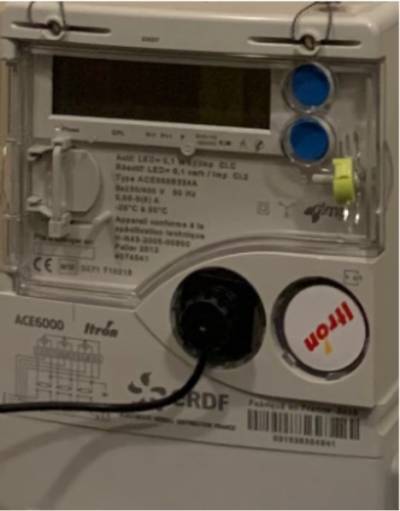

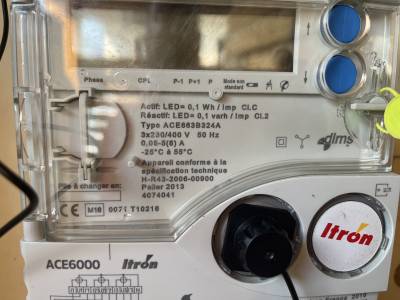

Étape 2 : Fixer le lecteur optique sur le socle, en prenant soin de bien le verrouiller d’un quart de tour jusqu’à sentir une résistance dans le sens des aiguilles d’une montre le câble dirigé vers le bas.
Étape 3 : noter la date et l’heure exactes
DATE : HEURE :
Les indexes des registres varient d'une installation à l'autre, il faut donc faire défiler les registres à l'aide des boutons bleus à droite de l'afficheur afin de trouver et relever les valeurs suivantes :
Étape 4 : sur l’afficheur du compteur, relever la valeur du coefficient TC (généralement sur le registre 006).
006 : COEFF TC = XXX
(Note : la valeur est typiquement 20,40,200,400).
Étape 5 : sur l’afficheur du compteur, relever la valeur des index heures pleines/creuses été (HPE/HCE) (généralement sur les registres 122 et 123 ou 123 et 124) et Heures pleines/creuses hiver (HPH/HCH) (généralement sur les registres puis 124/125 ou 125/126). En fonction de l'abonnement souscrit on peut également avoir un index Heure de Pointe (HP/P) qui est situé sur un registre contigu aux autres. Quand le registre est sélectionné, le libellé et la valeur s’affichent en alternance.
122/123 : E ACTIVE 1 HPE = XXX 123/124 : E ACTIVE 1 HCE = XXX 124/125 : H ACTIVE 1 HPH = XXX 125/126 : H ACTIVE 1 HCH = XXX
Note : la relève de ces index servira par la suite à valider le bon fonctionnement du capteur.
Étape 6 : Allumer le capteur en positionnant l’aimant sur le détecteur (à gauche du presse-étoupe - marquage ILS) durant 1s (la LED se mettent à clignoter puis passe au vert avant de s’éteindre).
Étape 7 : Fixer le capteur (ex : avec du scotch double face), le plus haut possible, éloigné (si possible) des obstacles métalliques et des câbles électriques, presse-étoupe orienté vers le bas (ainsi l’antenne sera dirigée vers le haut).
