Par défaut la sortie A est configurée pour transmettre la consommation d'eau avec les poids d'impulsions suivants :

• DN 25,40,50 : 0.01m^3/imp
• DN 65, 80, 100, 125, 150 : 0.1m^3/imp
• DN 200, 250, 300, 350, 400, 450, 500: 1m^3/imp

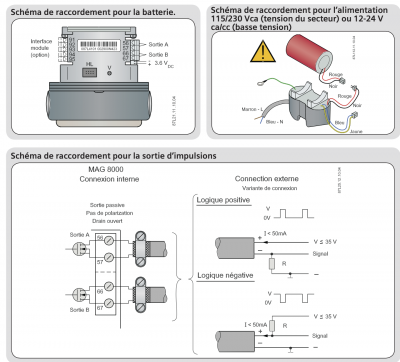

Il convient donc de connecter la voie sélectionnée sur le capteur à la sortie A du compteur (broches 56 & 57) comme sur la figure ci dessous :

Pour la version IP68 du capteur, la correspondance entre le numéro d’entrées et le câble fourni est :

• Voie 1 : vert (+) et blanc (-)
• Voie 2 : marron (+) et rose (-)
• Voie 3 : bleu (+) et jaune (-)

Documentation complète du compteur
