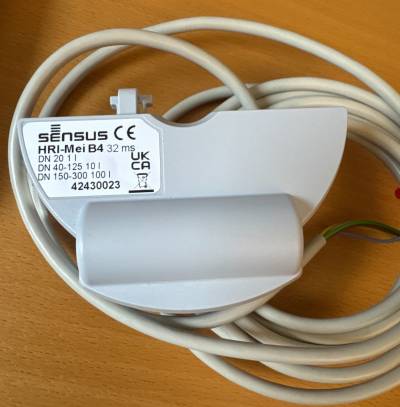

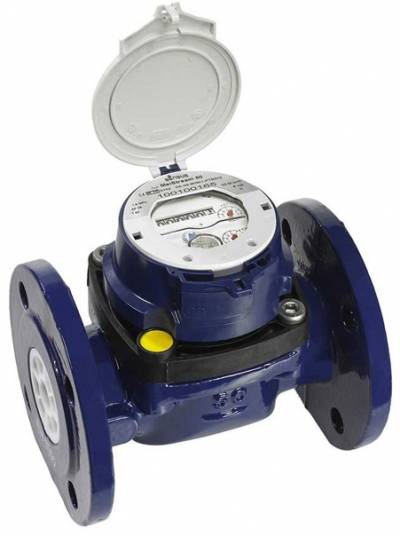

Pour ce type de compteurs, il faut utiliser l'émetteur impulsions Sensus HRI-MEI B4

Attention à bien retirer la feuille en aluminium qui se trouve sous l'émetteur avant de l'installer

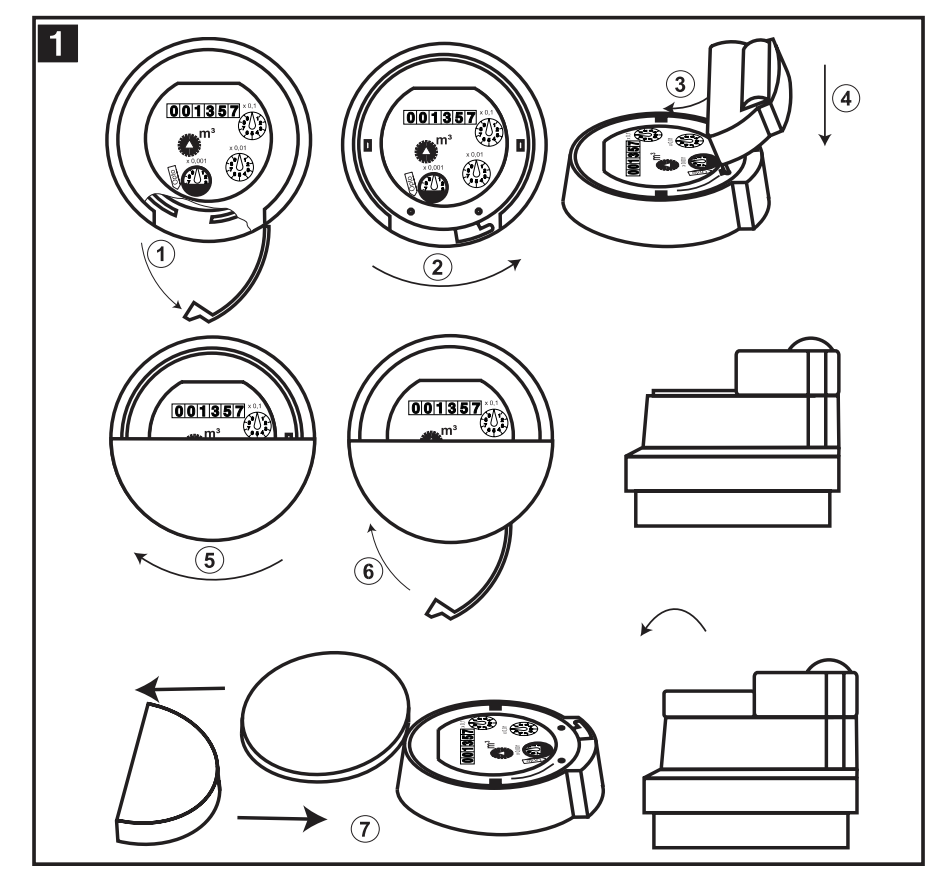

1. Ouvrir le capot plastique du capteur OD en effectuant une légère pression sur le côté gauche.
2. Faire pivoter la bague bleue du totalisateur dans le sens inverse aux des aiguilles d’une montre jusqu’en butée (env. 10°).
3. Placer le module HRI-Mei sur le totalisateur en insérant les 2 ergots dans les logements du totalisateur.
4. Enfoncer le HRI-Mei jusqu’à ce qu’il repose à plat sur le totalisateur.
5. Revisser la bague bleue du totalisateur jusqu’en position initiale ; le capteur est maintenant verrouillé.
6. Replacer le capot plastique du capteur OD dans son logement. Au besoin, le HRI-Mei peut être plombé dans cette position à l’aide de fil à plomber.
7. Remplacer le capot plastique circulaire du totalisateur par celui fourni avec le HRI-Mei (semi-circulaire).

Le raccordement au Pulse Sens'O IP68 sur la voie 1 s'effectuera ainsi :

• HRI-MEI - Blanc vers Pulse Sens'O - Vert
• HRI-MEI - Gris vers Pulse Sens'O - Blanc
