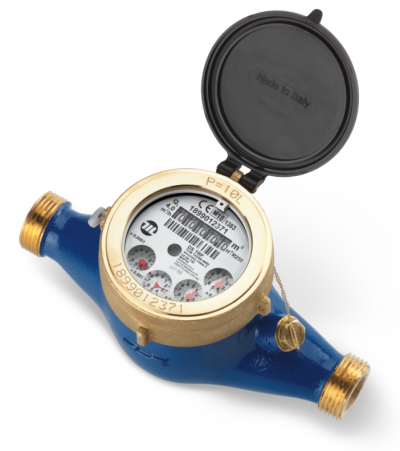

Compteur d'eau Maddalena DS TRP

- Précision R160 (Horizontale uniquement)

- Equipable d'un émetteur d'impulsion :

  1. 1 L/imp (DN25 - DN32)
  2. 10 L/imp (DN40 - DN50)

- Certifié MID et ACS

L'émetteur d'impulsion Reed Switch DS équipe les compteurs Maddalena de la gamme DS TRP (eau chaude ou froide).

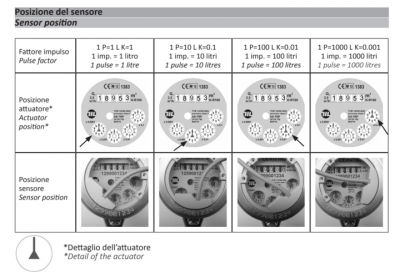

L'émetteur d'impulsion dispose de 4 points de fixation. La position de fixation est déterminée par le compteur dont 1 seule des 4 aiguilles est équipée d'une cible magnétique.

Le compteur DS TRP peut ainsi être raccordé à tout système de télérelève.

Fiche Technique du compteur DS TRP

Raccordement au capteur

Pour un raccordement d'un capteur Sens'O à un compteur Maddalena et son emetteur Reed Switch, raccorder les deux fils de l'emetteur à l'une des entrée du capteur Sens'O. L'emetteur Reed Switch n'est pas polarisé donc on peut raccorder les deux fils sans plus de précautions.

Pour la version IP68, la correspondance entre le numéro d’entrées et le câble fourni est :

  • Voie 1 : vert (+) et blanc (-)
  • Voie 2 : marron (+) et rose (-)
  • Voie 3 : bleu (+) et jaune (-)

Une fois le compteur installé par un professionnel, voir la page du capteur associé : Capteur Watteco Sens'O

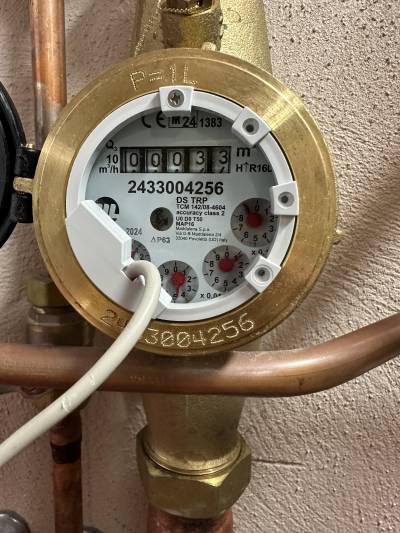

Photo d'installation
