• Etape 0 : Nettoyer le cadran du compteur de toute saleté risquant d'empêcher le bon positionnement de l'émetteur et s'il y a, enlever le capot. Enlever l'opercule sur le milieu du compteur afin de pouvoir inserer la vis (étape 2)

• Etape 1 : Clipser l'émetteur d'impulsion sur le compteur d'eau.

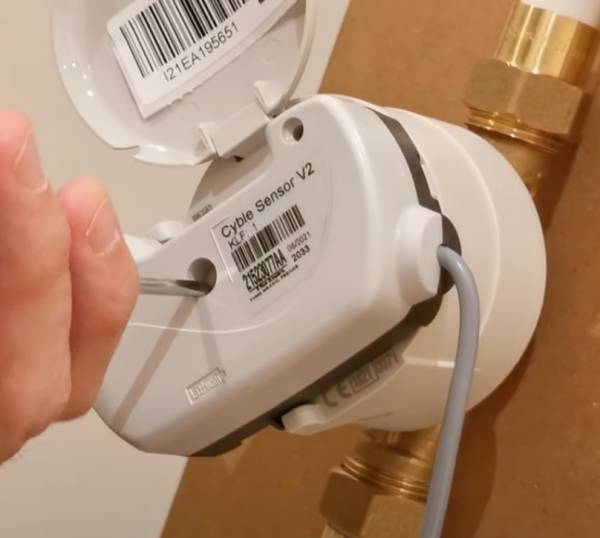

• Etape 2 : Visser la vis plastique fournie avec l'émetteur pour le fixer au compteur.

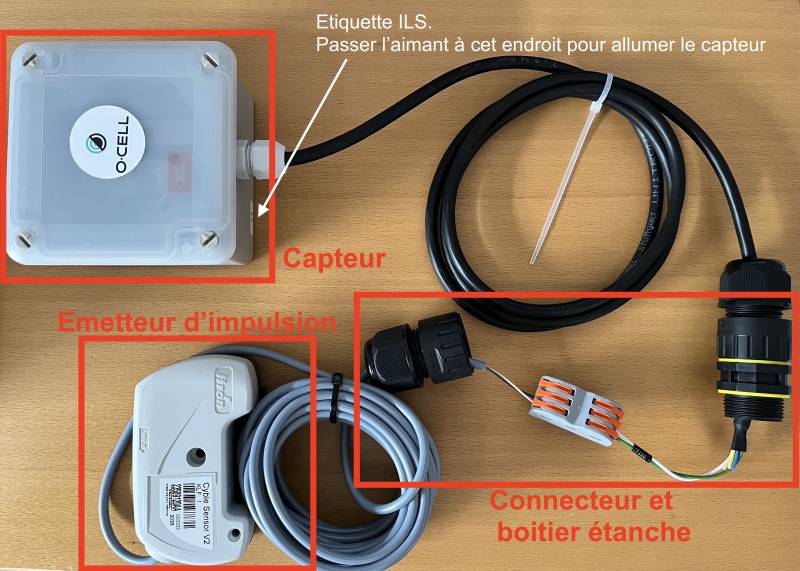

• Etape 3 : Allumer le capteur communicant (boitier gris) en passant un aimant sur l'etiquette ILS (proche de la sortie du cable du capteur)

• Etape 4 : Notifier O-CELL pour validation du bon fonctionnement

• Etape 5 : Après confirmation du bon fonctionnement du capteur sur le portail O-CELL, faire un relevé de l'index du compteur pour l'entrer sur le portail afin d'avoir accès sur le portail à l'index virtuel.

• Etape 6 : Fixer le capteur O-CELL en hauteur dans le regard pour éviter au maximum qu'il soit immergé. Nous recommandons de le fixer sur une planche posée sur le fond du regard comme sur la photo ci-dessous. En dévissant les 4 coins du capot du capteur, vous pouvez accéder au trous prévus pour passer des vis. Le connecteur étanche (tube noir entre les cables du capteur et de l'emetteur d'impulsion) doit également être mis le plus haut possible.

Tutoriel vidéo expliquant :

• L'installation de l'émetteur d'impulsion sur un compteur ITRON:
• Le raccordement au capteur WATTECO Sens'O

Pour démarrer le capteur WATTECO Sens'O, il faut passer un aimant devant l'autocollant marqué 'ILS' pendant une seconde au moins (attendre que la LED verte se mette à clignoter)

Plus de détails sur le capteur Watteco Sens'O sont disponible sur cette page : Capteur Watteco Sens'O

Les compteurs ont un disque dont chaque tour génère une impulsion de l'emetteur. Afin de bien calibrer les relevés, il faut donc connaître la consommation correspondant à un tour. Sur les petits et moyens compteurs, c'est généralement 1 ou 10 litres.

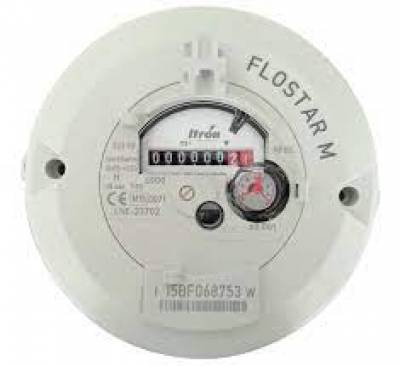

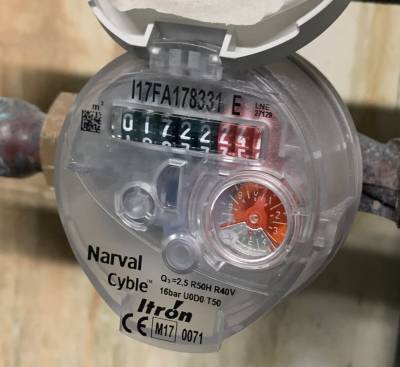

Ci dessous, l'inscription “HF1L” permet de s'en assurer mais elle n'est pas toujours présente.

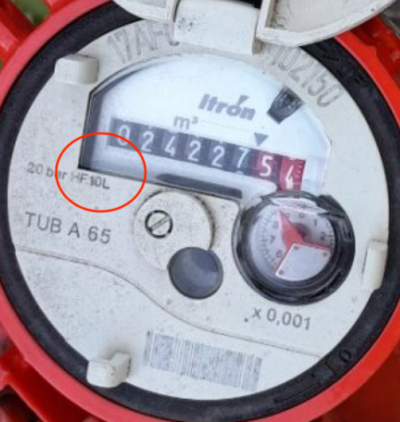

Ci dessous, un exemple avec HF=10L

Autre façon de voir le poids de l'impulsion :

• Si le cadran à 5 chiffres noirs et 3 décimales rouges → 1 litre / impulsion
• Si le cadran à 6 chiffres noirs et 2 décimales rouges → 10 litre / impulsion

Avant l'installation, assurez-vous que vous avez bien envoyer cette information ou au moins une photo de votre compteur à votre contact O-CELL.

Pour un raccordement d'un capteur Sens'O à un émetteur d’impulsion de type CYBLE sensor, raccorder les deux fils du CYBLE sensor à l'une des entrée du capteur Sens'O.

Le CYBLE version 2 fils n'est pas polarisé donc on peut raccorder les deux fils sans plus de précautions.

Le CYBLE version 5 fils est polarisé. Il faudra donc brancher la sortie HF (Gris) ou BF(Blanc) du Cyble sur le + de la voie choisie sur le Pulse Sens'O et le Marron du Cyble sur le - de la voie choisie pour le Pulse Sens'O.

Pour la version IP68, la correspondance entre le numéro d’entrées et le câble fourni est :

• Voie 1 : vert (+) et blanc (-)
• Voie 2 : marron (+) et rose (-)
• Voie 3 : bleu (+) et jaune (-)
