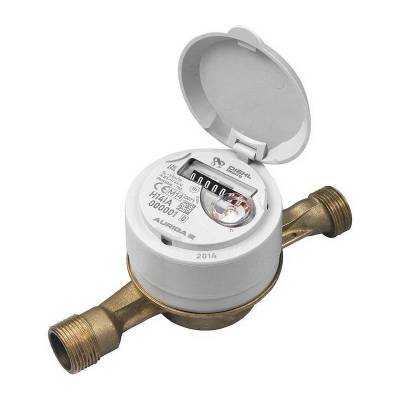

• Etape 0 : Nettoyer le cadran du compteur de toute saleté risquant d'empêcher le bon positionnement de l'émetteur et s'il y a, enlever le capot.

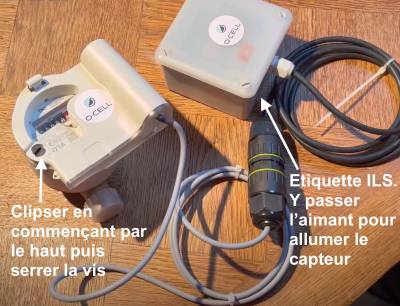

• Etape 1 : Clipser l'émetteur d'impulsion sur le compteur d'eau.

• Etape 2 : Vérouiller l'émetteur sur le capteur en vissant d'un demi-tour la partie noire en bas à gauche de l'émetteur.

• Etape 3 : Allumer le capteur communicant (boitier gris) en passant un aimant sur l'etiquette ILS (proche de la sortie du cable du capteur)

• Etape 4 : Notifier O-CELL pour validation du bon fonctionnement

• Etape 5 : Après confirmation du bon fonctionnement du capteur sur le portail O-CELL, faire un relevé de l'index du compteur pour l'entrer sur le portail afin d'avoir accès sur le portail à l'index virtuel.

• Etape 6 : Positionner le capteur (boitier carré avec autocollant O-CELL) avec le câble sortant vers le bas et le plus haut possible dans le regard pour empêcher qu'il soit immergé comme sur la photo ci-dessous. Le connecteur étanche (tube noir entre les cables du capteur et de l'emetteur d'impulsion) doit également être mis le plus haut possible. Attention. Le capteur est IP68 mais il n'est garanti que pour 24h d'immersion par le fabricant. Si le regard risque d'être entièrement inondé, et qu'il n'est pas possible de garantir que le capteur restera au dessus de l'eau, il faudra dans ce cas positionner le capteur en dehors du regard ou bien retirer le dispositif durant les inondations.

Tutoriel vidéo expliquant

• Le branchement d'un générateur d'impulsion IZAR avec le capteur Sens'O
• La mise en route du capteur

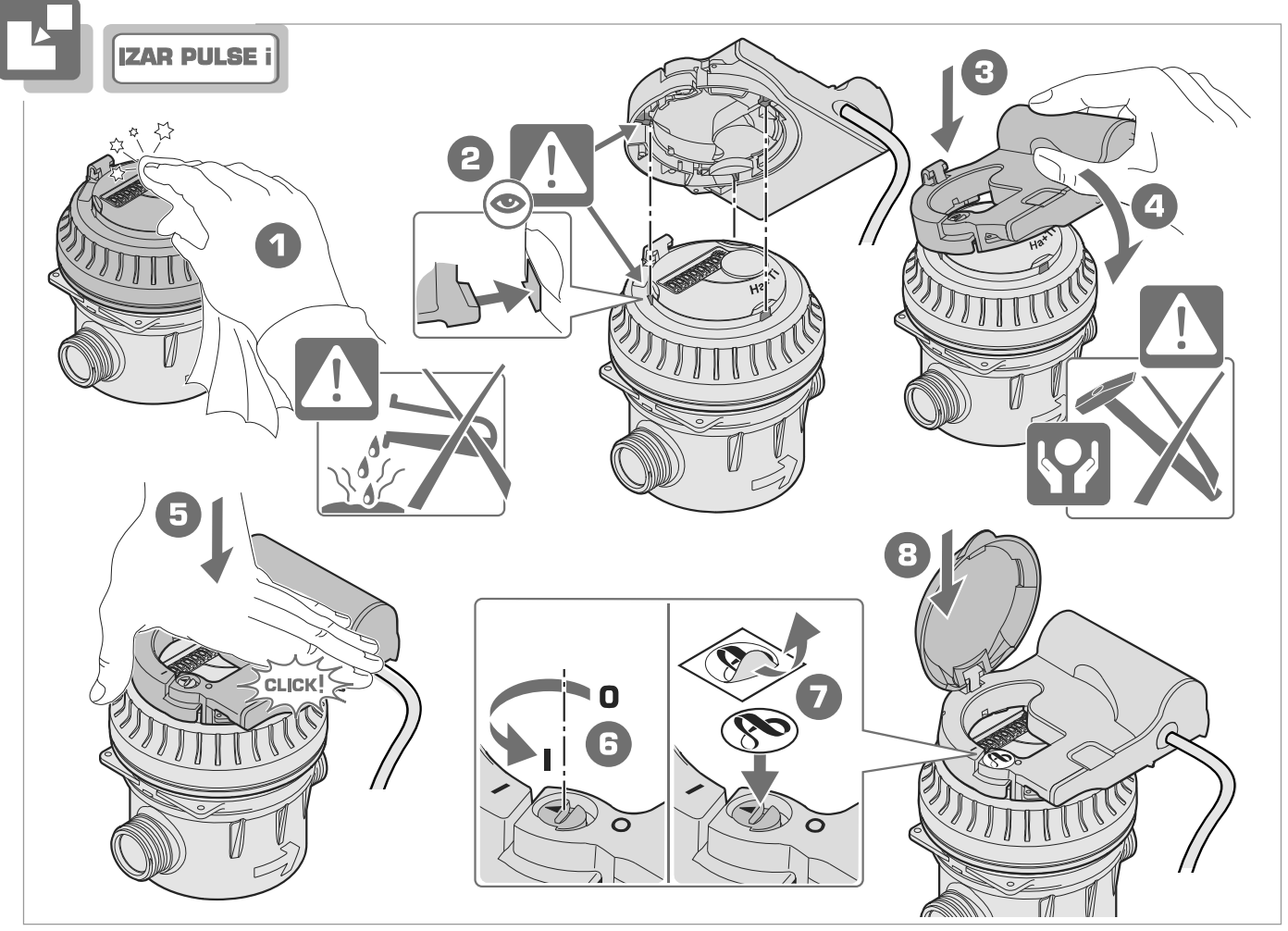

• L'installation du générateur d'impulsion sur un compteur DIEHL:

Plus d'information sur le capteur Pulse Sens'O : Capteur Watteco Sens'O

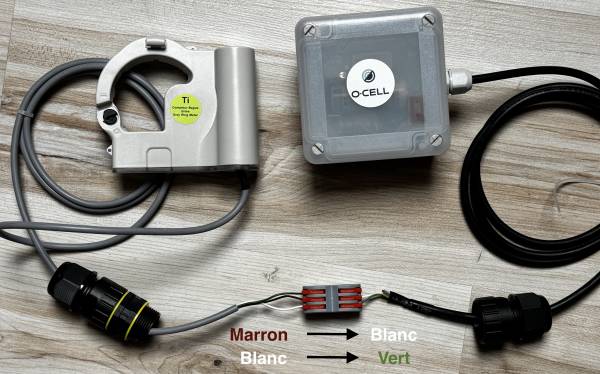

Pour un raccordement à un émetteur d’impulsion de type Diehl Izar 3 fils, raccorder le fil blanc (impulsion) du Izar sur le fil vert (1+) du Pulse Sens’O et le fil marron du Izar (masse) sur le fil blanc (1-) du Pulse Sens’O.

Pour la version IP68, la correspondance entre le numéro d’entrées et le câble fourni est :

• Voie 1 : vert (+) et blanc (-)
• Voie 2 : marron (+) et rose (-)
• Voie 3 : bleu (+) et jaune (-)

Le poids de l'impulsion dépend du calibre de l'installation :

• DN 15 à DN 40 fileté → 1 litre / impulsion
• DN 50 à DN 125 → 10 litres / impulsion
• DN 150 à DN 300 → 100 litres / impulsion

Autre façon de voir le poids de l'impulsion :

• Si le cadran à 5 chiffres noirs et 3 décimales rouges → 1 litre / impulsion
• Si le cadran à 6 chiffres noirs et 2 décimales rouges → 10 litre / impulsion
