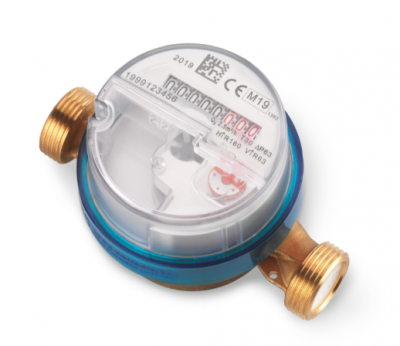

Le compteur Maddalena SJ-EVO est un sous-compteur a utiliser avec l'emetteur d'impulsion EVO Pulse.

Existe en :

• DN15 - MID R160 - 3/4“ (20x27mm) - 2,5 m³/h
• DN20 - MID R160 - 1” (26x34mm) - 4 m³/h

Attention à :

• Ne pas installer le compteur dans un endroit où il pourrait être immergé
• Protéger le compteur contre le gel

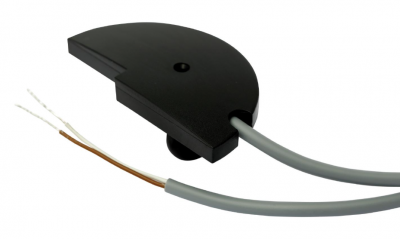

Pour un raccordement d'un capteur Sens'O à un Maddalena SJ-EVO, raccorder les deux fils de l'émetteur EVO PULSE à l'une des entrée du capteur Sens'O.

L'emetteur est polarisé donc respecter les couleurs:

Raccorder le fil blanc du EVO Pulse sur le + côté capteur et le fil marron du EVO Pulse sur le - côté capteur.

Pour la version IP68, la correspondance entre le numéro d’entrées et le câble fourni est :

• Voie 1 : vert (+) et blanc (-)
• Voie 2 : marron (+) et rose (-)
• Voie 3 : bleu (+) et jaune (-)

Une fois le compteur installé par un professionnel, voir la page du capteur associé : Capteur Watteco Sens'O
