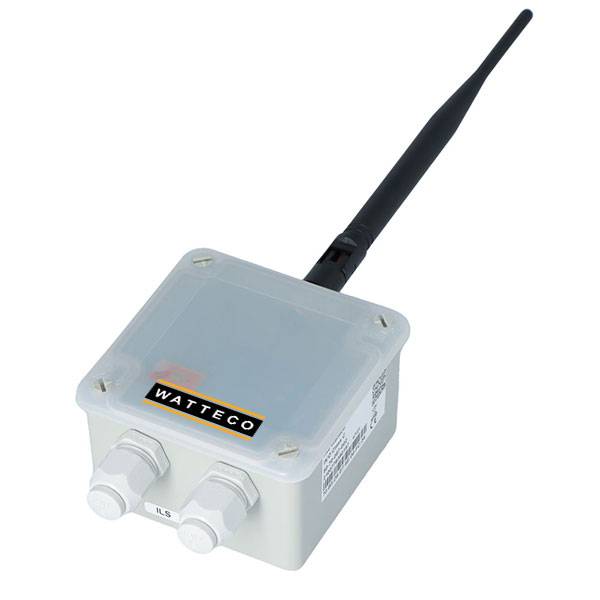

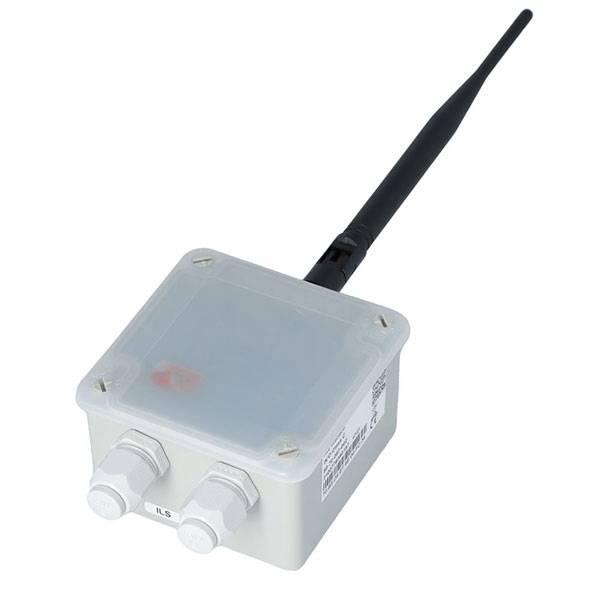

Capteur Watteco In'O

Références:

Version Classe A / Batterie : 50-70-016
Version Classe C / Alimentation externe : 50-70-087

A l'installation d'un capteur In'O sur vos compteurs, veuillez effectuer un relevé du compteur au moment de la mise en route et informer O-CELL de ce relevé ce qui permettra de confirmer le bon fonctionnement du capteur.

Raccordement à un émetteur d’impulsions (eau) ou une sortie impulsionelle (sous-compteur électrique)

Le capteur IN'O dispose de connecteurs pour les 10 entrées (10 pairs de fils). Pour une connexion sur des sous-compteurs, il faut bien respecter la polarité : + du capteur sur le côté + de l'emetteur d'impulsion ou de la sortie à impulsion d'un compteur (type Polier)

Les 10 entrées sont réparties sur 3 connecteurs (voir ci dessous).

Les couleurs de cablâge dépendent bien entendu du type de câble utilisé pour effectuer les connexions.

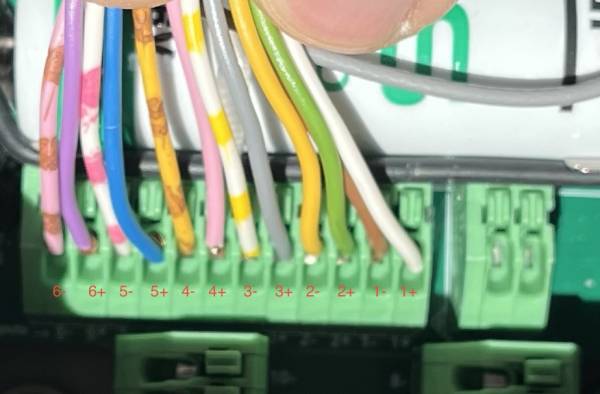

Voici le connecteur pour les entrées 1 à 6:

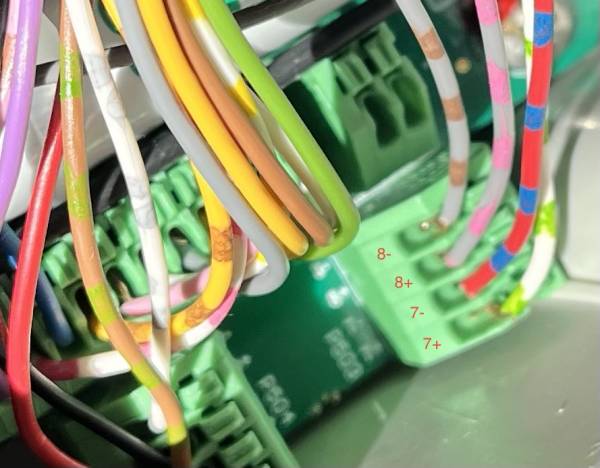

Entrées 7 et 8:

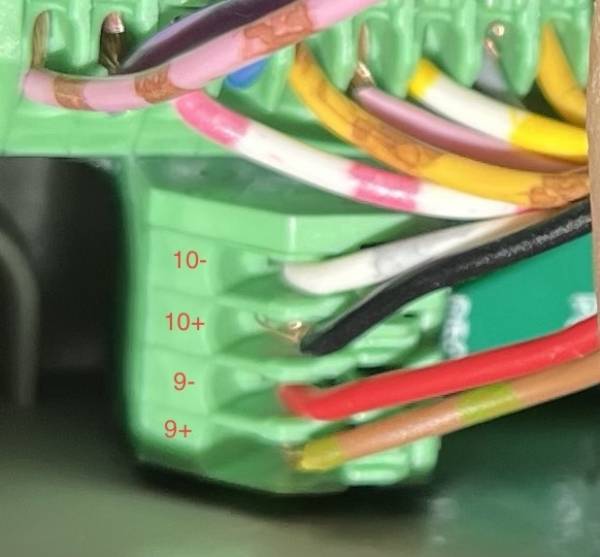

Entrées 9 et 10:

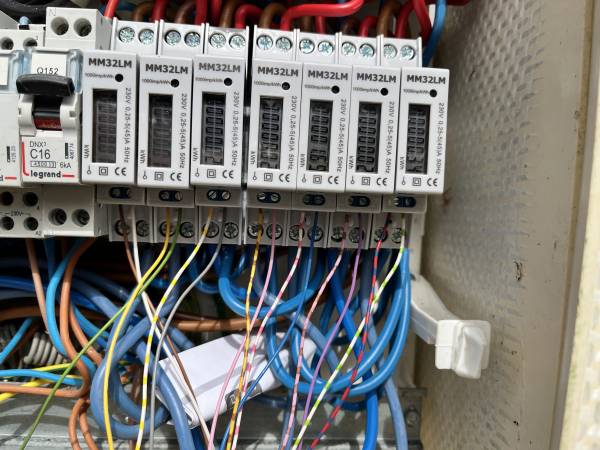

Et voici un exemple de connexion avec des compteurs électriques

Ici, les compteurs sont branchés de gauche à droite sur les entrées 1 à 7 du IN'O.
