Références:

• Version 1 compteur : 50-70-071
• Version 3 compteurs : 50-70-206

Installation d'un capteur Watteco Flash'O sur un compteur Linky dans le but de récupérer les données de consommation d'électricité en temps réel grâce à la plateforme O-CELL.

Pour l'installation du Flash'O sur un compteur type “Tarif Jaune”, il faudra récupérer et envoyer à O-CELL les informations suivantes en naviguant sur les registres du compteur:

• coeffTC
• Relevé des index HPE/HCE HPH/HCH/P (Heures creuses/pleines - été/hiver, Heures de Pointe - dépend de l'abonnement)

Pour les versions 50-70-071-XXX avec XXX > 6, des sensibilités différentes sont disponibles sur les voies 1,2 et 3 du capteur. Valider que la voie utilisée correspond bien au modèle du compteur utilisé :

• Sagem C3500: entrée 2
• Landis Gyr L19C1: entrée 2
• Actaris QE16M: entrée 3

Pour les autres compteurs, laisser sur la voie 1 (par défaut).

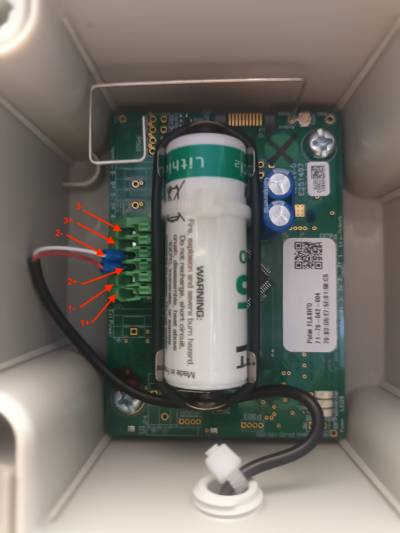

Voici le schéma de branchements (sur cette photo la voie 2 est utilisée):

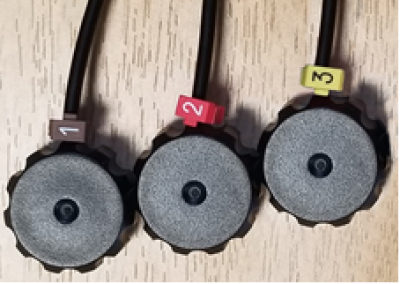

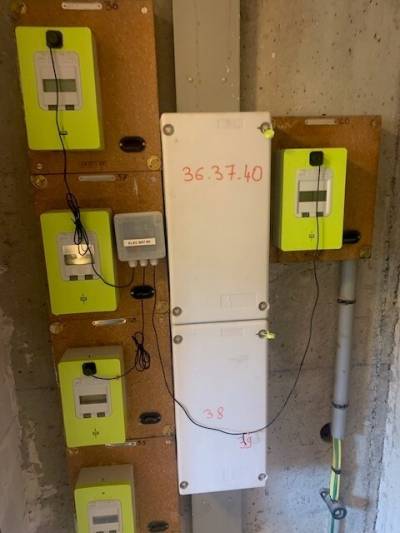

Il existe également une version qui peut relever jusqu'à 3 compteurs. Pour celle ci les sondes sont identifiées par des numéros de 1 à 3. Bien noter sur quel compteur chaque lecteur est connecté afin que la plateforme O-CELL puisse être parametrée correctement.

La mise en service du capteur est réalisée à partir d’un Interrupteur à lame souple (ILS) et de deux voyants (led) présents sur la carte électronique.

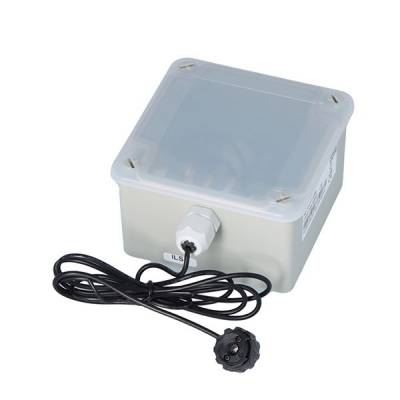

• L’ILS est repéré sur le bas du boîtier par une étiquette « ILS »; nota : utiliser un aimant pour actionner l’ILS. Le voyant rouge clignote rapidement lors de l’activation de l’ILS puis passe au vert pour signaler que le capteur est mis en route. La LED verte va ensuite clignoter lentement jusqu'à ce que le capteur soit connecté au réseau.
• Les voyants sont visibles au travers du capot sur la face avant du capteur.
