Références:

• Version IP55 : 50-70-162
• Version tropicalisée : 50-70-191

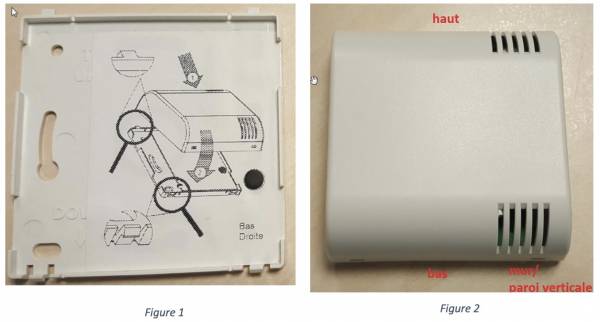

Installer le capteur en respectant le schéma figurant dans le capot de fixation (voir figure 1). Commencer par fixer la plaque murale puis fixer le capteur dessus en respectant le positionnent des ailettes comme sur la figure 2. Prendre garde le l’éloigner au maximum de toute surface métallique.

La mise en route du capteur se fait en approchant un aimant au niveau de l’étiquette « ILS » sur le côté droit du capteur. Lorsque l'aimant est détecté, une LED rouge clignotte à travers l’ouverture située en haut à droite du capteur. Puis une LED verte signale que le capteur est mis en route, vous pouvez retirer l'aimant.

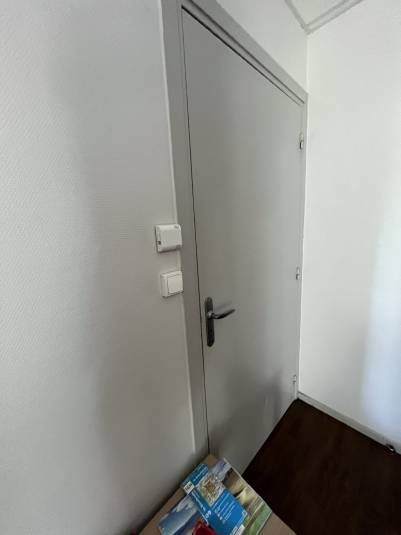

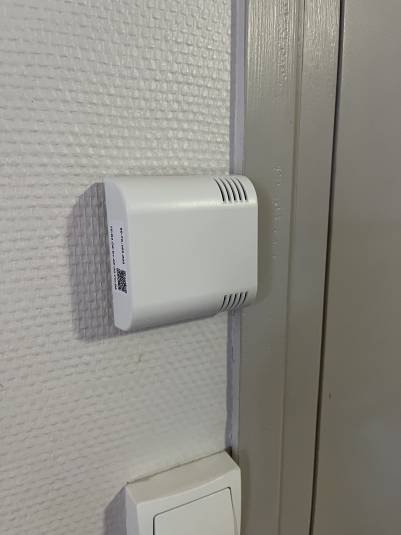

Exemple d'installation :

Documentation du capteur :

o-cell-nketh.pdf
