Capteur Watteco Sens'O
Références :
- Version IP68 (câbles inclus) : 50-70-039
- Version IP55 : 50-70-160
A l'installation d'un capteur Sens'O sur un compteur, veuillez effectuer un relevé du compteur au moment de la mise en route et informer O-CELL de ce relevé ce qui permettra de confirmer le bon fonctionnement du capteur.
Sens'O Waterproof avec générateur d'impulsion IZAR pour compteur d'eau DIEHL
- Le branchement d'un générateur d'impulsion IZAR avec le capteur Sens'O
- La mise en route du capteur
- L'installation du générateur d'impulsion sur un compteur DIEHL:
Sens'O Waterproof avec générateur d'impulsion CYBLE pour compteur d'eau ITRON
- L'installation du générateur d'impulsion sur un compteur ITRON:
- Le raccordement au capteur WATTECO Sens'O
Pour démarrer le capteur WATTECO Sens'O, il faut passer un aimant devant l'autocollant marqué 'ILS' pendant une seconde au moins (attendre que la LED verte se mette à clignoter)
Sens'O installé sur un compteur électrique
Raccordement à un émetteur d’impulsions
On utilise par défaut la voie 1 (bornes 1+ et 1-).
Sur le Pulse Sens'O Waterproof, il s'agit des fils vert (1+) et blanc (1-).
Pour un raccordement à un émetteur d’impulsion de type Diehl Izar 3 fils
Raccorder le fil blanc (impulsion) du Izar sur le fil vert (1+) du Pulse Sens’O et le fil marron du Izar (masse) sur le fil blanc (1-) du Pulse Sens’O.
Pour les autres émetteurs non polarisés (dont le ITRON CYBLE et le compteur BMeters)
On peut raccorder les deux fils sans plus de précautions.
Note concernant le ITRON CYBLE 5 fils
Le CYBLE version 5 fils est polarisé. Il faudra donc brancher la sortie HF (Gris) ou BF(Blanc) du Cyble sur le + de la voie choisie sur le Pulse Sens'O et le Marron du Cyble sur le - de l'entrée choisie pour le Pulse Sens'O. Merci de nous informer de quel pair de fils a été utilisée (HF ou BF).

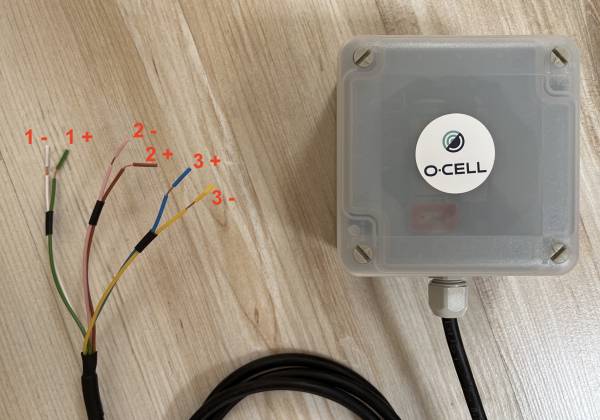

Branchement du Sens'O waterproof
Pour le Pulse Sens'O Waterproof, la correspondance entre le numéro d’entrées et le câble fourni est :
- Voie 1 : vert (+) et blanc (-)
- Voie 2 : marron (+) et rose (-)
- Voie 3 : bleu (+) et jaune (-)

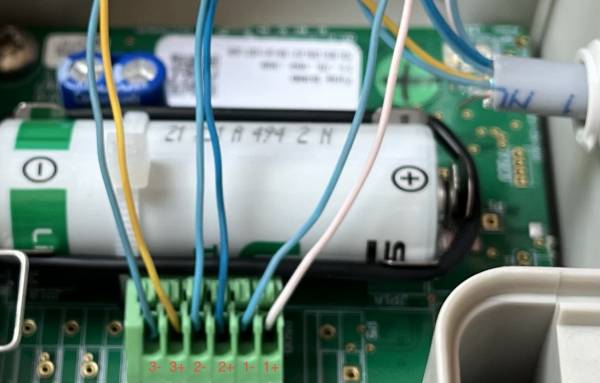

Branchement du Sens'O classique
Les 3 entrées du capteurs sont disposées comme ceci:

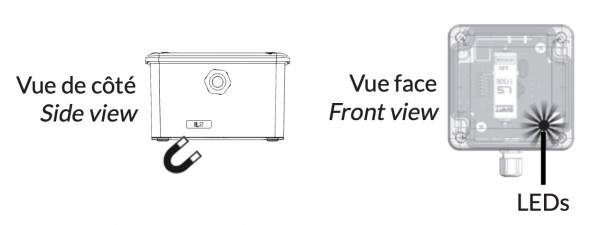

Mise en route du capteur
La mise en service du capteur est réalisée à partir d’un Interrupteur à lame souple (ILS) et de deux voyants (led) présents sur la carte électronique.
- L’ILS est repéré sur le bas du boîtier par une étiquette « ILS »; nota : utiliser un aimant pour actionner l’ILS. Le voyant rouge clignote rapidement lors de l’activation de l’ILS puis passe au vert pour signaler que le capteur est mis en route. La LED verte va ensuite clignoter lentement jusqu'à ce que le capteur soit connecté au réseau.
- Les voyants sont visibles au travers du capot sur la face avant du capteur.
Documentation complète pour le capteur Sens'O :
