Capteur Watteco Press'O 0-10V/4-20mA

Ce capteur permet s'interfaçer avec des dispositifs transmettant des informations par le biais d'une tension ou d'un courant variable.

Pour les généralités, se référer au guide d'installation Watteco.

Ce capteur est capable d'alimenter la sonde 0-10V le temps de la mesure si cette dernière ne dispose pas d'une alimentation dédiée.

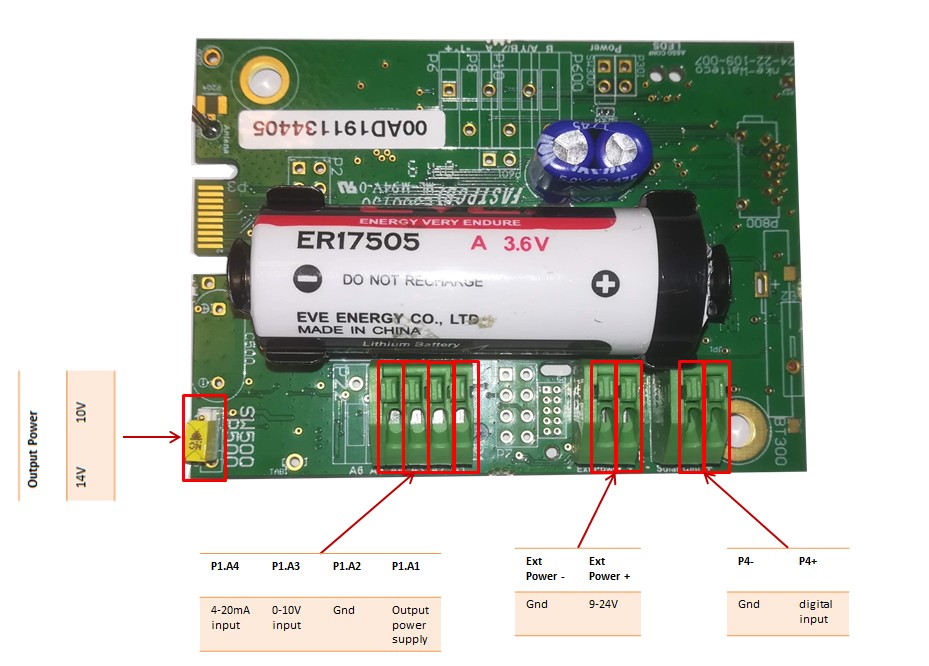

Une fois le capot ouvert, on découvre la carte sur laquelle on effectuera les branchements à l'aide des borniers. Carte du Watteco Press'O

Raccordement d'un Kimo TM110 version 0-10V

Kimo TM110 Version 0-10V

Pour ce capteur, on effectuera les branchements comme ceci :

  • La borne 4 (-) du TM110 sur le connecteur GND (P1.A2) du Press’O
  • La borne 5 (+) du TM110 sur le V- (P1.A3) du Press’O
