Ce capteur permet de mesurer la hauteur d'un liquide sur une plage de 0 à 3m.

Se référer au manuel du constructeur pour l'installation et la mise en service.

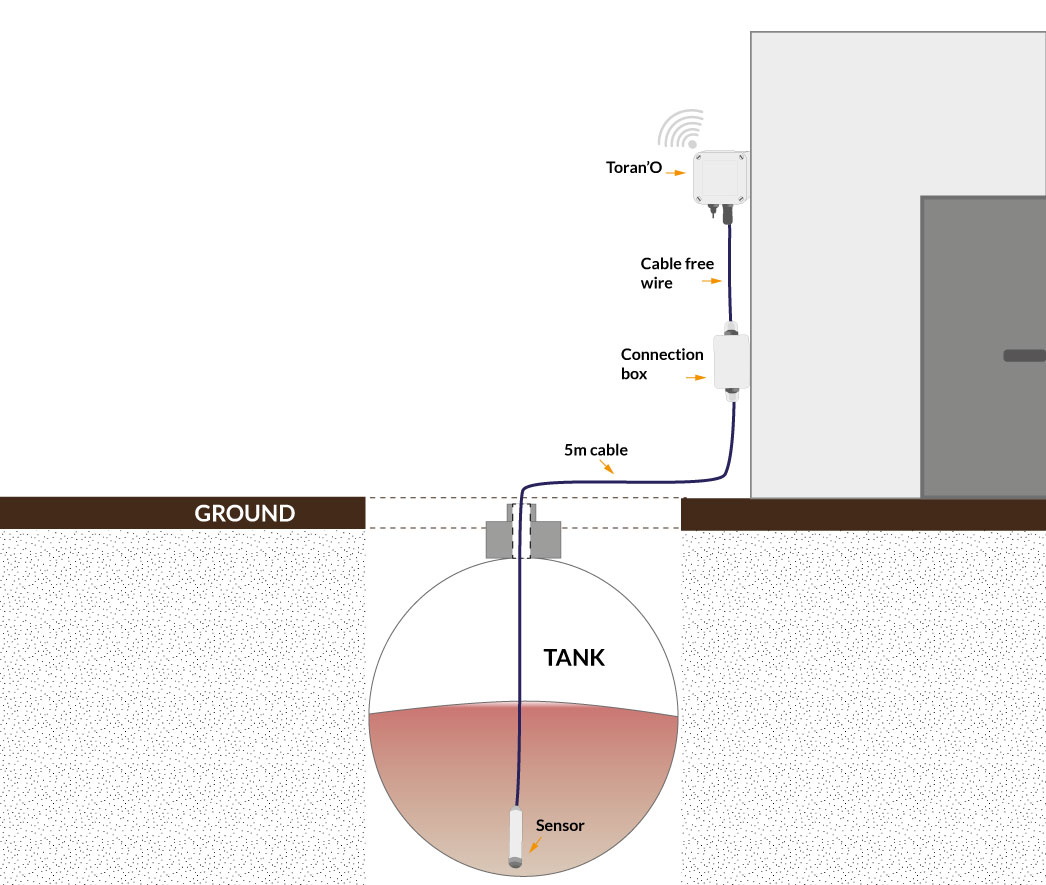

Utiliser le connecteur A comme indiqué sur le schéma ci dessous

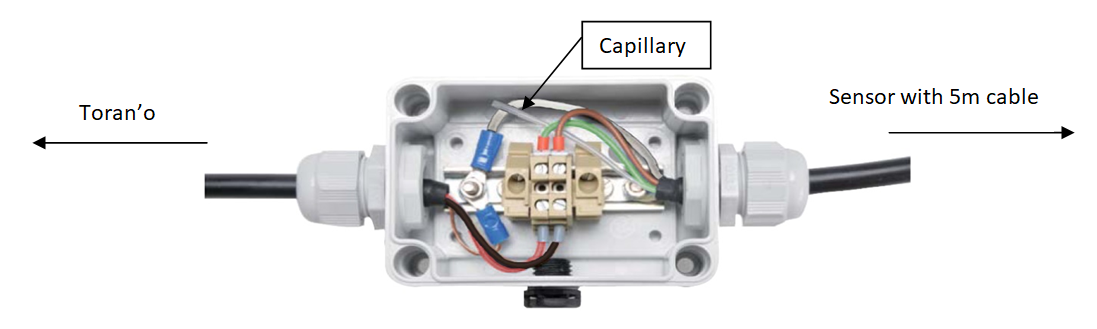

Câblage : Coté capteur Toran'O → Coté sonde de pression

Noir (Pin 1 OUT V+) → Marron (IN)

Marron (Pin 2 GND -) → Blanc (GND)

Rouge (Pin 3 IN 4-20mA) → Vert (Sortie)
